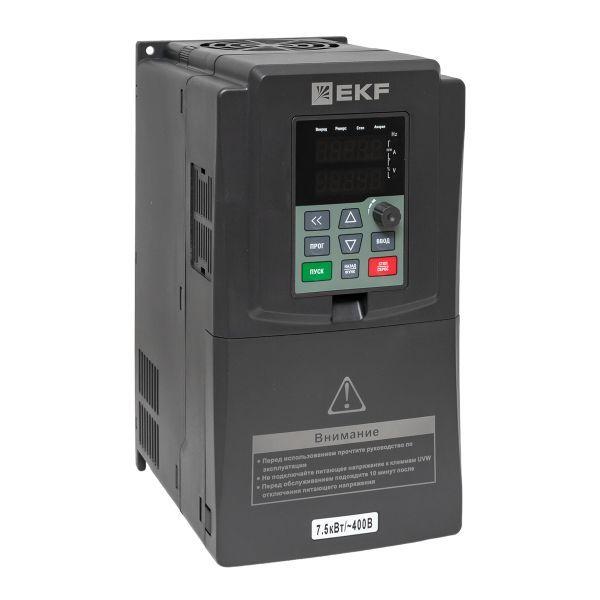

Картинка Преобразователь частоты 7.5/11кВт 3х400В VECTOR-100 PROxima EKF VT100-7R5-3B
Картинка Преобразователь частоты 7.5/11кВт 3х400В VECTOR-100 PROxima EKF VT100-7R5-3B
Картинка Преобразователь частоты 7.5/11кВт 3х400В VECTOR-100 PROxima EKF VT100-7R5-3B
Картинка Преобразователь частоты 7.5/11кВт 3х400В VECTOR-100 PROxima EKF VT100-7R5-3B
Картинка Преобразователь частоты 7.5/11кВт 3х400В VECTOR-100 PROxima EKF VT100-7R5-3B
Картинка Преобразователь частоты 7.5/11кВт 3х400В VECTOR-100 PROxima EKF VT100-7R5-3B
Картинка Преобразователь частоты 7.5/11кВт 3х400В VECTOR-100 PROxima EKF VT100-7R5-3B
Картинка Преобразователь частоты 7.5/11кВт 3х400В VECTOR-100 PROxima EKF VT100-7R5-3B
Картинка Преобразователь частоты 7.5/11кВт 3х400В VECTOR-100 PROxima EKF VT100-7R5-3B
Картинка Преобразователь частоты 7.5/11кВт 3х400В VECTOR-100 PROxima EKF VT100-7R5-3B
Картинка Преобразователь частоты 7.5/11кВт 3х400В VECTOR-100 PROxima EKF VT100-7R5-3B
Картинка Преобразователь частоты 7.5/11кВт 3х400В VECTOR-100 PROxima EKF VT100-7R5-3B
Картинка Преобразователь частоты 7.5/11кВт 3х400В VECTOR-100 PROxima EKF VT100-7R5-3B
Картинка Преобразователь частоты 7.5/11кВт 3х400В VECTOR-100 PROxima EKF VT100-7R5-3B
Картинка Преобразователь частоты 7.5/11кВт 3х400В VECTOR-100 PROxima EKF VT100-7R5-3B
Картинка Преобразователь частоты 7.5/11кВт 3х400В VECTOR-100 PROxima EKF VT100-7R5-3B
Картинка Преобразователь частоты 7.5/11кВт 3х400В VECTOR-100 PROxima EKF VT100-7R5-3B
Картинка Преобразователь частоты 7.5/11кВт 3х400В VECTOR-100 PROxima EKF VT100-7R5-3B
Картинка Преобразователь частоты 7.5/11кВт 3х400В VECTOR-100 PROxima EKF VT100-7R5-3B
Картинка Преобразователь частоты 7.5/11кВт 3х400В VECTOR-100 PROxima EKF VT100-7R5-3B
Картинка Преобразователь частоты 7.5/11кВт 3х400В VECTOR-100 PROxima EKF VT100-7R5-3B
Картинка Преобразователь частоты 7.5/11кВт 3х400В VECTOR-100 PROxima EKF VT100-7R5-3B
EKF
Артикул: VT100-7R5-3B
Пока нет отзывов
Артикул
VT100-7R5-3B
Описание: Преобразователь частоты 7.5/11кВт 3х400В VECTOR-100 PROxima EKF VT100-7R5-3B
Современную промышленность и управление инфраструктурой невозможно представить без асинхронных электродвигателей. Они запускают насосы, вентиляторы, конвейеры, лифты и различное производственное оборудование. Но для управления такими двигателями и их защиты требуются специальные устройства – преобразователи частоты.

Эти приборы позволяют точно регулировать скорость вращения ротора в электродвигателе, обеспечивают его плавный пуск (снижая высокие пусковые токи), защищают от перегрузок и обрыва фазы во время работы. Кроме того, через преобразователь трехфазный двигатель можно подключить к однофазной сети. Двигатель под управлением преобразователя работает в режиме полезной нагрузки, а значит, возрастает его энергоэффективность.

При выборе преобразователя частоты следует руководствоваться типом сети (одно- или трехфазная) и характеристиками электродвигателя. Нужно знать его фазность, значения номинального напряжения при подключении по схемам «треугольник» и «звезда», а также номинальные токи для каждого из них. В параметрах электродвигателя для схем «треугольник» и «звезда» чаще всего встречаются варианты номинальных напряжений 220/380 В и 380/660 В, соответственно.

Перед преобразователем в схеме электрической сети устанавливается автоматический выключатель, совпадающий с ним по значению номинального тока. Число полюсов автомата должно соответствовать количеству фаз сети.Непосредственное подключение к двигателю и настройка происходят в два этапа. Преобразователь подсоединяется к контактам двигателя, причем выбор схемы определяется по номинальному напряжению преобразователя частоты. Например, если преобразователь работает от 380 В, то расключать обмотки двигателя нужно по схеме «звезда» для двигателя 220/380 В и по схеме «треугольник» для двигателя 360/660В .На втором этапе нужно запрограммировать параметры работы преобразователя. Для этого в устройствах предусмотрены кнопки управления и цифровой дисплей. С их помощью задается тип и мощность электродвигателя, его номинальные напряжение, частота, скорость вращения ротора. Для указания ряда параметров, например, сопротивления статора, можно воспользоваться функцией автонастройки в преобразователе.

В результате использования преобразователей частоты появляются высокочастотные помехи, которые влияют на работу других устройств. В этом случае может быть нарушено требование электромагнитной совместимости (ЭМС) – стабильной работы оборудования в условиях присутствия электромагнитных полей от других устройств.

Справиться с этой проблемой помогут ЭМС-фильтры. Эти устройства специально предназначены для защиты электрической сети и оборудования от помех, создаваемых преобразователем. Подключать к сети ЭМС-фильтр нужно непосредственно перед преобразователем частоты. При этом размещать фильтр следует как можно ближе к этому аппарату.
Характеристики
Артикул
VT100-7R5-3B
Класс защиты
IP20
Бренд
Длина, мм
340
Ширина, мм
190
Высота, мм
235
Гарантия
3 года
Гарантийный срок, лет
3 года
Серия
PROxima
Степень защиты (NEMA)
1
С блоком управления
Да
Количество аналоговых входов
2
Количество аналоговых выходов
1
Количество цифровых входов
5
Количество цифровых выходов
2
Количество HW-аппаратных последовательных интерфейсов RS-485
1
С оптическим интерфейсом
Нет
Поддержка протокола PROFIBUS
Нет
Поддержка протокола MODBUS
Да
Поддержка протокола для других системных шин
Нет
Соединение с пк
Нет
Напряжение сети с
340
Напряжение сети по
460
Частота сети
50/60 Гц
Возможна работа в четырех квадрантах
Да
Тип преобразователя частоты переменного тока
С непосредственной связью
Количество выходных фаз
3
Номинальное выходное напряжение
400
Номинальный выходной ток
17
Количество входных фаз
3
Максимальная выходная частота
600
Максимальная выходная мощность при линейной нагрузке при номин.выход.напряжении
7.5
Выходная мощность при номинальном выходном напряжении
7.5
Относительный симметричный допустимый предел напряжения сети
15
Относительное симметричное допустимое отклонение частоты сети
15
Поддержка протокола PROFINET IO
Нет
Максимальное напряжение на выходе
400
Страна производства
Китай
