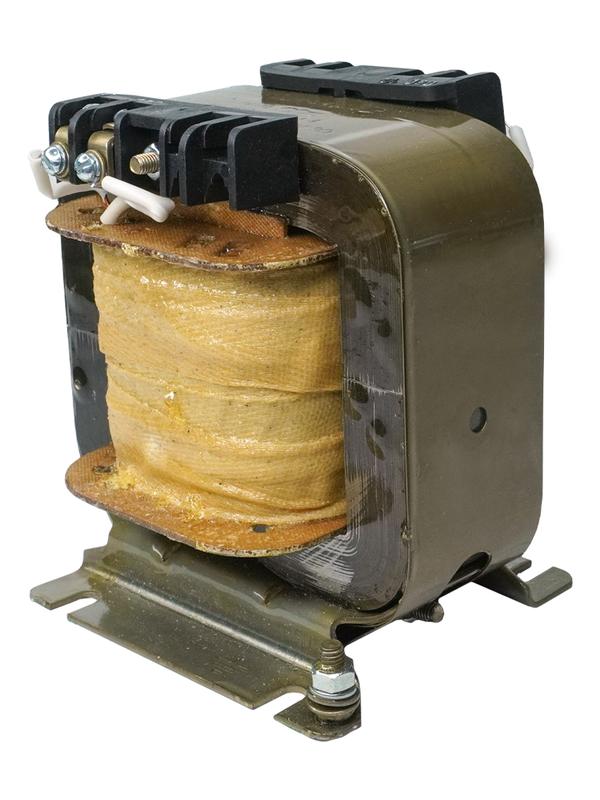

Трансформатор ОСМ1-0.4 У3 380/220 Электротехник ET560468

Однофазные трансформаторы серии ОСМ мощностью 0,063 - 4,0 кВА исполнения У3 включаемые в сеть переменного тока частоты 50 Гц с номинальным напряжением до 660 В, предназначены для питания цепей управления местного освещения, сигнализации и выпрямителей собранных по двухполупериодной схеме выпрямления.
Трансформаторы выполнены на витом разрезном магнитопроводе из холоднокатаной электротехнической стали. Катушки трансформаторов каркасной конструкции из медного провода с теплостойкой изоляцией. Трансформаторы в сборе пропитаны влагостойким электроизоляционным лаком в установке вакуумной пропитки. Трансформаторы одного типа различных климатических исполнений одинаковы по всем электрическим параметрам, габаритным размерам и отличаются только защитными покрытиями. Контактные зажимы трансформаторов расположены на изоляционных колодках из пластмассы.
Трансформаторы ОСМ предназначены для работы в закрытом помещении при следующих условиях:
- окружающая среда не взрывоопасна;
- высота над уровнем моря - не более 1000 м;
- температура окружающей среды от -45С до +40С.
Преимущества:
- стойкость к ударным нагрузкам и вибрациям;
- многоцелевое назначение;
- защита от поражения током;
- в качестве магнитопровода используется витой разрезной сердечник, изготовленный из электротехнической шихтованной холоднокатаной стали;
- множество вариантов исполнения.
